NS1/NV1變送器
HS1/HV1的負壓和連成壓代替品
半導體產業用放大器內置壓力傳感器
量程：100kPa～700kPa
100kPa abs～700kPa abs
1：高い耐リーク性能を有した「VCR相當品／スウェージロック相當品」を採用
2：大気圧基準と絶対圧基準をご用意
| 測定媒體 | 水?油?ガスなどSUS316Lを腐食させない媒體 |
|---|---|
| 測定種類 | 正圧?連成圧?負圧および絶対圧の測定が可能 |
| 測定範囲 | 定格容量100～700kPa(校正レンジ50～700kPa)範囲でご指定可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA(2線式、4線式),1～5V,0～5V,0～10Vからご指定ください |
詳細信息
仕様
| 非直線性 | ±0.25%R.C. |
|---|---|
| ヒステリシス | ±0.05%R.C. |
| 溫度補償範囲(測定媒體溫度) | 0～70℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -20～80℃(結露、氷結不可) |
| 零點の溫度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 出力の溫度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 許容過負荷 | 200%R.C. |
| 限界過負荷 | 300%R.C. |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 受圧接続部材質 | SUS316L |
| 接続ネジ | スウェージロックチューブ継手1/4相當品 VCR1/4オネジ相當品選択可 |
| 封入液 | シリコンオイル |
| ケーブル | 4芯または2芯シールド(耐油)ケーブル 2m標準 φ6mm 防水コネクタ?ケーブル直出しタイプの連成圧仕様はチューブ入りケーブル使用 |
| 質量 | 約150g(ケーブル含まず) |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | NS1 | スウェージロックチューブ継手1/4相當品 | ||||
| NV1 | VCR1/4オネジ相當品 | |||||
| 2.アナログ出力 ※防水端子箱型は A6のみの選択と なります | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 200Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA(4線式) | DC24V:500Ω以下/ DC12V:250Ω以下 | 約40mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA(2線式) | DC24V:500Ω以下/ DC12V:150Ω以下 | - | |||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右記參照 枠內の レンジを そのまま記入 | 100kPa | 100kPa (0～100)kPa | ±50kPa (-50～50)kPa | 100kPa(abs) (0～100)kPa abs | ||
| 200kPa | 200kPa (0～200)kPa | ±100kPa (-100～100)kPa | 200kPa(abs) (0～200)kPa abs | |||
| 700kPa | 700kPa (0～700)kPa | -100～700kPa (-100～700)kPa | 700kPa(abs) (0～700)kPa abs | |||
| 4.ケーブル接続形狀 | N | 標準コネクタ IP40相當 | ||||
| W | 防水コネクタ IP56相當 | |||||
| S | ケーブル直出し IP54相當 | |||||
| T | 防水端子箱型 IP55相當 ※出力A6のみ適用?ケーブルは付屬しません | |||||
| 5.電源 | 4 | DC24V | ||||
| 5 | DC12V ※A5出力時は選択不可 | |||||
| 6.ケーブル長さ | 2m | 2m 標準 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください | |||||

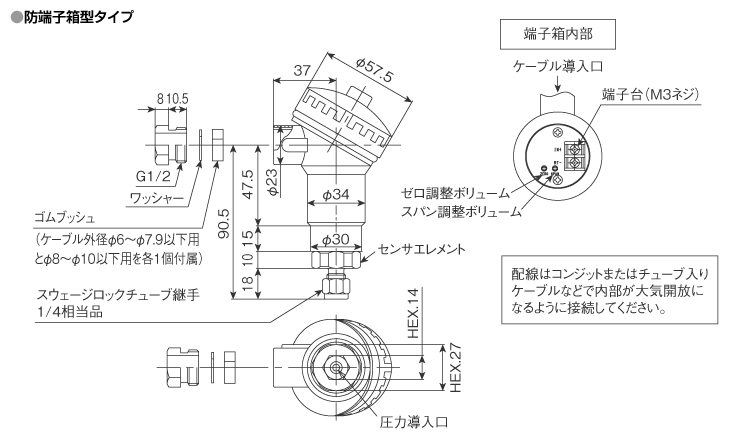

NS1 外形寸法（単位：mm）
※配線接続はこちらをご參照ください

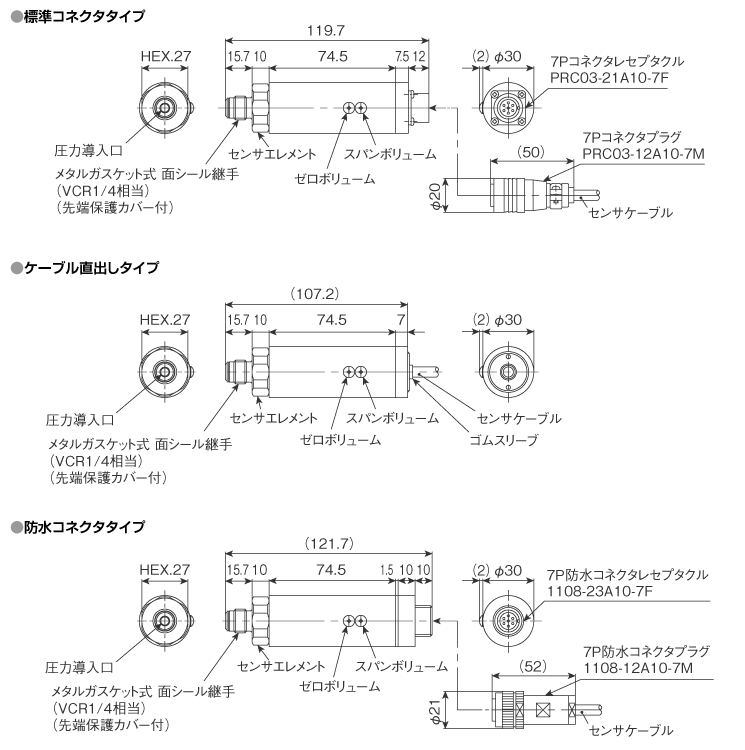

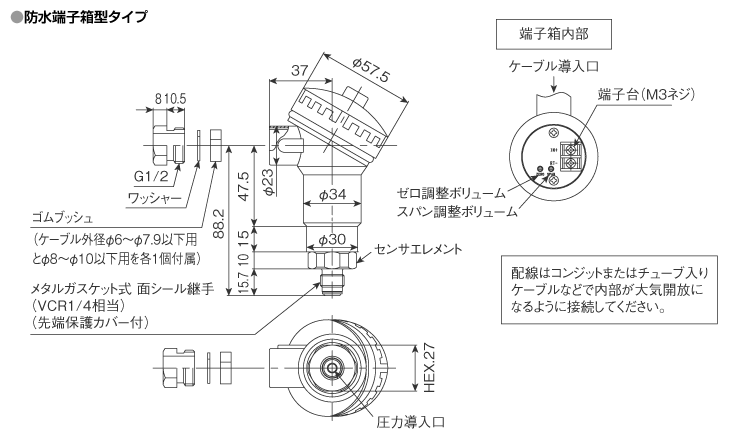

NV1 外形寸法（単位：mm）
※配線接続はこちらをご參照ください
