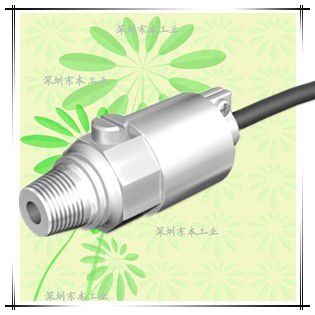

VPRH傳感器
小型高溫、中高壓用壓力傳感器
量程：1MPa～10MPa
1：取付部が小形(R1/8)のコンパクト設計
2：高低溫度の幅広い媒體測定が可能(-40～150℃)
3：高精度タイプ(非直線性±0.3%R.C.)
| 測定媒體 | 水?油?ガス等SUS630または15-5PH(析出硬化系ステンレス鋼)を腐食させない媒體 |
|---|---|
| 測定種類 | 低～高溫度の正圧測定が可能 |
| 定格容量 | 1～10MPa |
詳細信息
仕様
| 定格出力 | 1MPa:1mV/V ±0.2mV/V 2MPa:1.5mV/V ±0.3mV/V 5MPa,10MPa:1.5mV/V ±0.15mV/V |
|---|---|
| 非直線性 | ±0.3%R.C. |
| ヒステリシス | ±0.3%R.C. |
| 推奨印加電圧 | 6V |
| 最大印加電圧 | 10V |
| 入力抵抗 | 373.6±5Ω |
| 出力抵抗 | 350±5Ω |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 溫度補償範囲(測定媒體溫度) | -40～150℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -40～165℃(結露、氷結不可) |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 300%R.C. |
| 零點の溫度影響 | ±0.25%R.C./10℃ |
| 出力の溫度影響 | ±0.5%R.C./10℃ |
| 推奨締め付けトルク | 8N?m |
| 最大締め付けトルク | 12N?m |
| 接続ネジ | R1/8 |
| 受圧接続部材質 | SUS630または15-5PH(析出硬化系ステンレス鋼)(※1) |
| 保護構造(本體) | IP60相當 |
| ケーブル | 4芯高溫対応ケーブル 1.5m直結 φ5.6mm |
| 質量 | 約60g(ケーブル1.5m含む) |
| 付屬品 | 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VPRH | 小型高溫?中高圧用圧力センサ ※接続ネジ:R1/8 |
| 2.定格容量 | 1MP | 1MPa | |
| 2MP | 2MPa | ||
| 5MP | 5MPa | ||
| 10MP | 10MPa | ||
| 3.ケーブル接続形狀 | ○ | 無記入 | ケーブル直出し IP60相當 |
| 4.ケーブル長さ | ○ | 1.5m | 1.5m ※その他の長さ変更は、コネクタにて中継 |
外形寸法（単位：mm）
| 型式 | 定格容量 | A | B | C | D | E |
|---|---|---|---|---|---|---|
| VPRH-1MP | 1MPa | 17 | 40 | 9 | 4.5 | 12.5 |
| VPRH-2MP | 2MPa | |||||
| VPRH-5MP | 5MPa | |||||
| VPRH-10MP | 10MPa | 19 | 45 | 11 | 5.5 | 15.5 |
