仕様
| 定格出力 | 33±14mV/0.5mA |
|---|---|
| 非直線性 | ±0.2%R.C. |
| ヒステリシス | ±0.2%R.C. |
| 推奨印加電流 | 0.5mA |
| 最大印加電流 | 3mA |
| 入力抵抗 | 4000～6000Ω |
| 出力抵抗 | 4000～6000Ω |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 溫度補償範囲(測定媒體溫度) | 0～70℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -20～100℃(結露、氷結不可) |
| 許容過負荷 | 200%R.C. |
| 限界過負荷 | 300%R.C. |
| 零點の溫度影響 | ±0.2%R.C./10℃ |
| 出力の溫度影響 | ±0.2%R.C./10℃ |
| 推奨締め付けトルク | 20N?m |
| 最大締め付けトルク | 30N?m |
| 接続ネジ | R3/8またはG3/8選択可 |
| 受圧接続部材質 | アルミ2017(受圧部:半導體) |
| ケーブル | 4芯シールド(耐油)ケーブル 3m標準 φ6mm 防水コネクタタイプ、ケーブル直出しタイプはφ6.5mmチューブ入りケーブル使用 |
| 質量 | 約100g(ケーブル含まず) |
| 付屬品 | 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | VPMR | 気體(不活性ガス)低圧用圧力センサ ※接続ネジ:R3/8 | |
| VPMG | 気體(不活性ガス)低圧用圧力センサ ※接続ネジ:G3/8 | ||
| 2.定格容量 | 005 | ゲージ圧:5kPa | |
| 050 | ゲージ圧:50kPa | ||
| 200 | ゲージ圧:200kPa | ||
| 350 | ゲージ圧:350kPa | ||
| 3.ケーブル接続形狀 | N | 標準コネクタ IP40相當 | |
| W | 防水コネクタ IP56相當 | ||
| S | ケーブル直出し IP54相當 | ||
| 4.ケーブル長さ | 3m | 3m 標準 | |
| 5m | 5m | ||
| 10m | 10m | ||
| □□m | その他の長さ ※別途長さご希望時は、弊社営業部までお問い合せください。 |

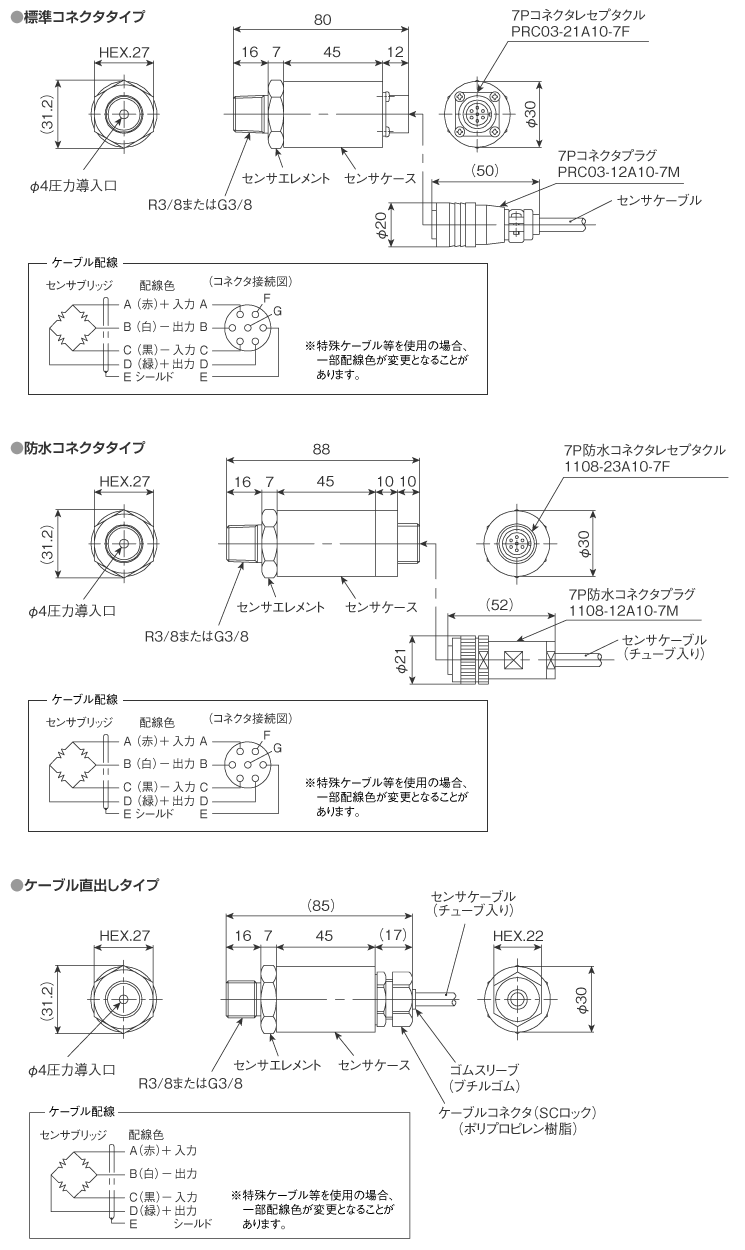

外形寸法（単位：mm）
