VPC（比較輸出）

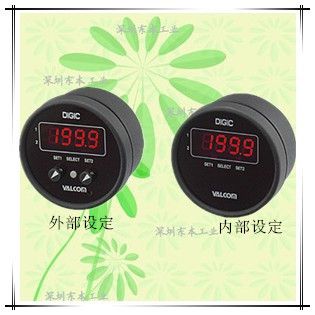

帶比較設置輸出的圓形數字顯示器（壓力或負載）
VPC series傳感器帶分離型比較設定輸出
高速アナログコンパレータ機能を搭載
リレー出力またはフォトモスリレー出力選択可能
上限または下限比較設定出力選択可能
圧力にも荷重にも使用可能
| 組み合わせ可能センサ | 圧力センサおよびロードセルの全機種と組み合わせが可能 |
|---|---|
| センサ仕様 | 圧力センサ、ロードセルのページをご參照ください |
| アンプとセンサの校正 | VPMCアンプと圧力センサまたはロードセルとは一対校正されています アンプとセンサは同一シリアルNo.で管理されています |
詳細信息
仕様
| 表示 | 1999 3 1/2桁 高輝度赤色LED(文字高約15mm) |
|---|---|
| 表示変換速度 | 3回/秒(標準)1～15回/秒まで指定可能 |
| 精度 | ±0.05%F.S.±1digit |
| 使用溫度範囲 | 0～55℃(氷結不可) |
| 使用濕度範囲 | 0～90%RH(結露不可) |
| 外形寸法 | φ104×56(D:突起部含まず) |
| 質量 | 約650g(仕様により異なります) |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部(※1) |
1) 付屬品はこちらをご參照ください。
型式の選択
圧力センサまたはロードセルの選択
圧力センサの仕様?型式はこちら、ロードセルの仕様?型式はこちらをご參照いただき、型式をご指定ください。
[例] VPC-P-50.0MPaW-2VA(HL)2△PF-4 / VPRT-50MPW (ケーブル3m付)
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | 設定出力付丸型デジタル表示器(圧力または荷重) | ||
| 2.センサ接続方法 | ○ | P | セパレート | ||
| 3.荷重種別 | 無記入 | 圧力センサと組み合わせの場合型式指定は必要ありません | |||
| PS | ロードセルと組み合わせ時のみ指定 | 圧縮 | |||
| PL | 引張 | ||||
| PSL | 引張圧縮 ※引張圧縮でご使用の場合には表示レンジに±記號をご記入ください | ||||
| 4.校正レンジ | 校正レンジ指定例 | 圧力の場合: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa | |||
| 荷重の場合: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN | |||||
| 5.ケーブル接続形狀 | 無記入 | 組み合わせる圧力センサ側のコネクタ形狀をご記入ください | 標準コネクタ | ||
| W | 防水コネクタ | ||||
| S | ケーブル直出し | ||||
| 6.設定出力數 | - | - | 出力種類 | 応答時間 | 許容負荷 |
| 1VA | 1設定リレー出力/內部設定トリマ型 | 6msec.以下 | AC250V 4A | ||
| 1VAM | 1設定リレー出力/外部設定ツマミ型 | ||||
| 1VAO | 1設定フォトモスリレー出力/內部設定トリマ型 | 1msec.以下 | AC/DC250V 0.1A ピーク400V | ||
| 1VAOM | 1設定フォトモスリレー出力/外部設定ツマミ型 | ||||
| 2VA | 2設定リレー出力/內部設定トリマ型 | 6msec.以下 | AC250V 4A | ||
| 2VAM | 2設定リレー出力/外部設定ツマミ型 | ||||
| 2VAO | 2設定フォトモスリレー出力/內部設定トリマ型 | 1msec.以下 | AC/DC250V 0.1A ピーク400V | ||
| 2VAOM | 2設定フォトモスリレー出力/外部設定ツマミ型 | ||||
| 7.出力種類 | HまたはL | 1設定出力時HまたはLのいずれかをご選択ください | ご注文時に必ずご指定ください | ||
| 2設定出力時HHまたはHLまたはLLのいずれかをご選択ください | |||||
| 8.応差指定 (ボリューム調整式) | 無記入 | 応差=△P設定なし | |||
| △PF | 応差=△PFあり 応差設定可変範囲=センサ定格の10%以內(※3)下図參照ください ※応差付きの場合、設定數と同數の応差が付きます 例:2VA(H,L)2△PF 1VA(H)1△PF | ||||
| 9.電源[消費電力] | 1 | AC100V[5VA] | AC電源ご指定時は専用トランスユニット「TUC」が付屬されます トランスユニットの仕様はこちらをご參照ください | ||
| 11 | AC110V[5VA] | ||||
| 2 | AC200V[5VA] | ||||
| 22 | AC220V[5VA] | ||||
| 3 | DC±12V[200mA] | ||||
| 4 | DC24V[200mA] | ||||
| 5 | DC12V[200mA]※出力A5の場合選択不可 | ||||
| 10.表示変換速度 (オプション) | 表示変換速度 標準3回/秒 オプション( 回/秒) ※回數指定は1～15回/秒の中でご指定ください | ||||
【ご注意ください】
●フォトモスリレー出力仕様で誘導負荷(リレー等)を使用の場合はサージ吸収用ダイオードを接続してください。

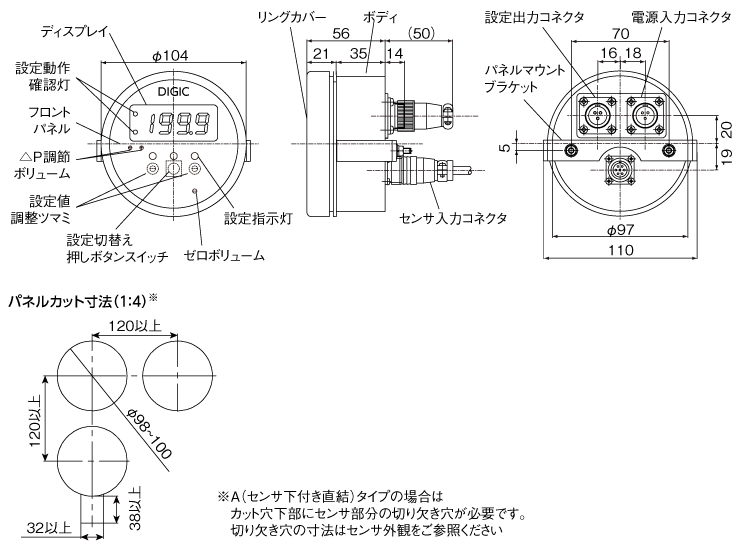

外形寸法（単位：mm）
出力仕様

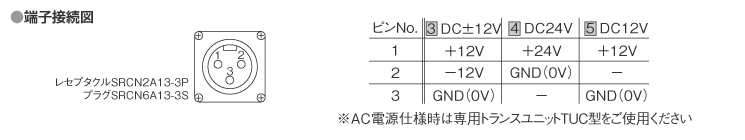

電源仕様

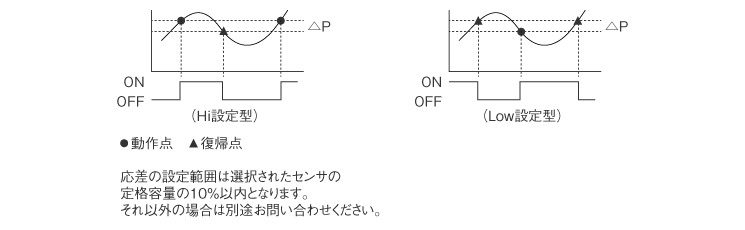

応差（ボリューム調整）
