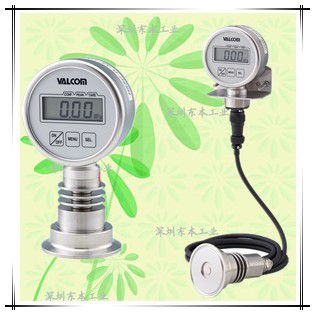

HSSC（電池供電）
サニタリ型電池式デジタル圧力計
量程：50kPa～3MPa
電池駆動のため配線不要のデジタル表示を?qū)g現
耐環境性を考慮したステンレス構造
最大／最小モニタ?オートゼロ?ピークホールド機能を標準搭載
強度の高いダイアフラムの安心?安全構造
封入液を使用しない安心?安全構造
| 測定媒體 | 各種酒類?乳飲料?調味料?純水?薬液等 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧?連成圧?負圧での測定が可能 |
| 測定範囲 | （※1）【レンジ一覧表】からご指定ください |
| 出力種類 | なし |
| 移動平均 | 1?2?4?8?16?32?64?128回から任意選択 |
仕様1（センサ部）
| 受圧接液部形狀?サイズ | ISOへルール?バリベント?ISO袋ナット?ネジマウント?その他特注 |
|---|---|
| 定格容量 | 定格容量は50kPa?3MPa（15Aヘルール：1MPa） |
| 受圧接液部材質 | センサ部：SUS316L、ハステロイC-276相當、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.） |
仕様2（アンプ部+センサ部）
| 精度 | 非直線性：±0.5％R.C. ヒステリシス：±0.5％R.C. 15Aヘルール 常溫精度：±1％R.C.±1digit. （非直線性、ヒステリシスを含む） |
|---|---|
| 溫度補償範囲(接液部) | -5～150℃ |
| 許容溫度範囲(接液部) | -5～150℃ |
| 零點の溫度影響 | ±0.5%R.C./10℃（定格300?500?1000kPa?3MPa） ±0.7%R.C./10℃（定格50?100?200kPa） 15Aヘルール：±0.7％R.C.／10℃ |
| 出力の溫度影響 | ±0.5%R.C./10℃（定格300?500?1000kPa?3MPa） ±0.7%R.C./10℃（定格50?100?200kPa） 15Aヘルール：±0.7％R.C.／10℃ |
| 周囲溫濕度範囲 | 溫度0～50℃（氷結不可）、濕度0～90%RH（結露不可） |
| 機能 | 最大／最小モニタ?ピークホールド?オートゼロ?オートパワーOFF機能（※2） |
| 材質 | SUS304（ケース）、SUS304（放熱フィン） |
| 保護構造 | IP65相當 |
| 質量 | 約670g（センサ部含む／ISOへルール2Sの場合） |
| 付屬品 | 取扱説明書1部、試験成績書1部、 表示部取付ブラケット1個（セパレートタイプのみ）、モニタ用電池 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | HSSC | 高溫タイプ：接液部溫度範囲 -5～150℃ | |
| 2.表示 | ○ | D | 4桁液晶（LCD）表示 文字高：約12.7mm 表示周期125ms/250ms/500ms/1s/2s/5s/10sから選択（出荷時設定1sec） | |
| 3.センサ接続 | AS | センサ下付直結 | ||
| PA05 | 表示部 縦配管取付センサ(表示部～センサ間ケーブル 5m) ※センサセパレート 15Aヘルールは対応不可 | |||
| PA10 | 表示部 縦配管取付センサ(表示部～センサ間ケーブル 10m) ※センサセパレート 15Aヘルールは対応不可 | |||
| PB05 | 表示部 橫配管取付センサ(表示部～センサ間ケーブル 5m) ※センサセパレート 15Aヘルールは対応不可 | |||
| PB10 | 表示部 橫配管取付センサ(表示部～センサ間ケーブル 10m) ※センサセパレート 15Aヘルールは対応不可 | |||
| 4.表示角度 | 無し | 表示角度 正面上向き | ||
| (3) | 表示角度 正面右向き | |||
| (6) | 表示角度 正面下向き | |||
| (9) | 表示角度 正面左向き | |||
| 5.配管徑（※3） | 40A | 表示部設置固定配管徑 呼徑：φ48.6 | ||
| 50A | 表示部設置固定配管徑 呼徑：φ60.5 | |||
| 6.表示?校正レンジ | 正圧?負圧?連成圧 | 表示?校正レンジの、數値と単位をご記入ください （※1）【レンジ一覧表】からご指定ください | ||
| 7.定格容量 | 005 | 50kPa | ||
| 010 | 100kPa | |||
| 020 | 200kPa（※4） | |||
| 021 | 200kPa（※4） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） | |||
| 030 | 300kPa(※4) | |||
| 031 | 300kPa（※4） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） | |||
| 050 | 500kPa | |||
| 100 | 1000kPa | |||
| 300 | 3MPa【表示?校正レンジ:3.00MPaからご指定ください】【受注生産品】 （耐圧仕様150%R.C.ISO 袋ナット?ネジマウントのみ） | |||
| 8.受圧接液部 形狀?サイズ | F0（※10） | 15Aヘルール ⑦定格容量?jī)?nèi) 100 のみ選択可 ⑨受圧接液部材質 J4L のみ選択可 | 正圧のみ | |
| F1 | ISO ヘルール 1.5S | |||
| F2 | ISO ヘルール 2S | |||
| F3 | ISO ヘルール 2.5S【受注生産品】 | |||
| F4 | ISO ヘルール 3S【受注生産品】 | |||
| F6 | ISO ヘルール 4S【受注生産品】 | |||
| V50A | バリベント DN50【受注生産品】 | |||
| V65A | バリベント DN65【受注生産品】 | |||
| V80A | バリベント DN80【受注生産品】 | |||
| V100A | バリベント DN100【受注生産品】 | |||
| R1 | ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61) | |||
| R2 | ISO 袋ナット 2S【受注生産品】六角ナット付(HEX76) | |||
| M0 | ネジマウント型単體 専用Oリング1本付屬 | |||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付屬 | |||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付屬 | |||
| 9.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑦定格容量すべてに対応 ⑧受圧接液部 形狀?サイズ F0 以外すべてに対応 | ||
| HS1 | ハステロイC-276相當 電解複合研磨(Rz0.7μm?Ra0.2μm) ⑦定格容量?jī)?nèi) 030?050?100から選択可 ⑧受圧接液部 形狀?サイズ內 F1?F2?F3?M0から選択可 | 【受注生産品】 負圧?連成圧 は対応不可 | ||
| J4L（※11） | SUS329J4L バフ研磨(#400) ⑦定格容量?jī)?nèi) 030?050?100から選択可 ⑧受圧接液部 形狀?サイズ內 F0? F1?F2?F3?M0から選択可 | |||
| 10.耐圧仕様 | P | 400%R.C.（3MPa?15Aヘルールは選択不可） | ||
| 無記入 | 150%R.C.（3MPa?15Aヘルールのみ） | |||
| 11.電源 | ○ | PG8A | 単3型アルカリ電池（LR6）2本（※5）（※6） | |
レンジ一覧表（※1）
| 定格容量 | 表示レンジの指定 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 正圧 | 連成圧 | 負圧 | ||||||||
| 型式 | 定格 | 単位 | kPa | MPa | kPa | kPa | ||||
| 005 | 50 | kPa | 50 | 50.0 | - | 0.050 | - | - | - | - |
| 010 | 100 | 100 | 100.0 | - | 0.100 | - | - | - | - | |
| 020（※7） | 200 | 200 | - | 0.20 | 0.200 | -100～200 | -.100～.200 | -100 | -.100 | |
| 021（※8） | - | - | - | - | - | - | ||||
| 030（※7） | 300 | 300 | - | 0.30 | 0.300 | -100～300 | -.100～.200 | -100 | -.100 | |
| 031（※8） | - | - | - | - | - | - | ||||
| 050（※9） | 500 | 500 | - | 0.50 | 0.500 | -100～500 | -.100～.500 | - | - | |
| 100（※9） | 1000 | 1000 | - | 1.00 | 1.000 | -100～1000 | -.100～1.000 | - | - | |
| 300 | 3 | MPa | - | - | 3.00 | - | - | - | - | - |
（※2）オートパワーOFF選択時、表示點燈時間「1分または5分」で自動消燈、「常時電源ON」の選択設定が可能（初期設定5分）
（※3）PB05、PB10（センサセパレート）の場合に記載（ASセンサ下付直結は無記入）
（※4）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以內です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以內）も記載しております。
校正に関しては、ご発注時に上記型式選択⑥「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。（※5）付屬電池：単3型電池2個を付屬しております。
（※6）モニタ用電池ですので、電池壽命が短い場合もございます。予めご了承ください。付屬電池は取扱説明書に従って、本體表示部へ組込んでご使用ください。ケース內部には、大気開放用シリコンチューブが組み込まれていますので、電池交換の際お取り扱いには充分ご注意ください。
（※7）連成圧時：正圧重視 非直線性±0.5%R.C.（負圧側±1%R.C.）、ヒステリシス±0.5%R.C.（負圧側±1%R.C.）
（※8）連成圧時：負圧重視 非直線性±0.5%R.C.（正圧側±1%R.C.）、ヒステリシス±0.5%R.C.（正圧側±1%R.C.）
（※9）連成圧時：正圧側の精度補償のみ、負圧側は參考
（※10）15Aヘルールの仕様もご確認ください。
（※11）15Aヘルール時：電解複合研磨（Rz0.7μm?Ra0.2μm）

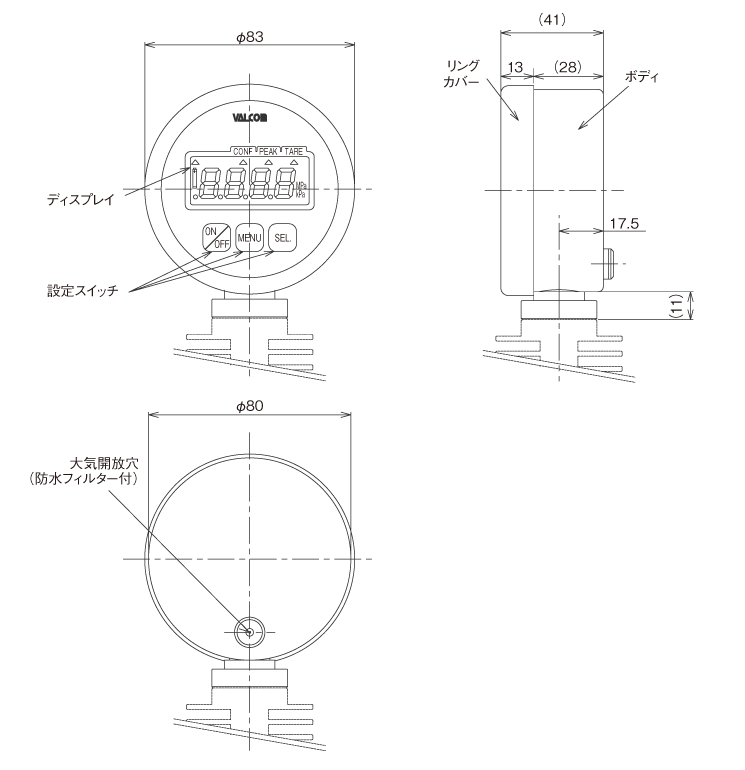

外形寸法 センサ直結（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください

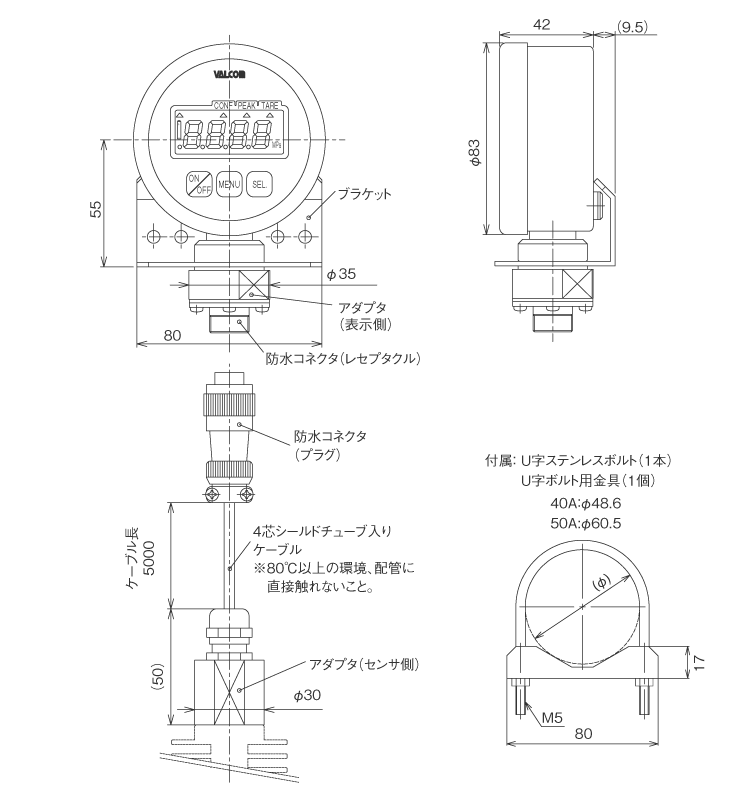

外形寸法 センサセパレート（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください
表示角度
