VSW2-02N中高壓
高容量型壓力開關中高壓智能數字壓力計
量程：1MPa～50MPa
1：壓力開關高容量型2觸點輸出專用型(觸點容量50mA)
2：帶有“最大值/最小值存儲器”功能，可以在運行中檢查過去的異常壓力。
3：采用彩色液晶，采用直觀易懂的“綠·紅”的顯示色。
4：體積小(長約99mm，寬37mm)最適合更換機械開關
| 測定媒體 | 水、油、氣等SUS630和430/15- 5ph(析出硬化類不銹鋼)不腐蝕介質 |
|---|---|
| 測定種類 | 正圧?連成圧の測定が可能 |
| 測定範囲 | 1～50MPa |
*EAC標記是一個選項（不帶CE標記）：EAC標記選項僅包括關稅同盟（TR-CU）合格申報文件的技術規則，或包括關稅同盟（TR-CU）合格申報文件的技術規則和計量模式批準證書（MPA）。

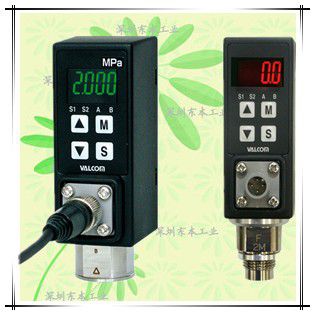

*照片中的產品是標準規格型號。請與我們的銷售人員聯系，了解更多詳情
詳細信息
VT 薄膜センサ仕様
| 定格容量 | 2, 5, 10, 20, 35, 50MPa |
|---|---|
| 校正レンジ | 0～（1, 2, 5, 10, 20, 35, 50）MPa |
| 精度 | ±0.5%F.S.±1digit （非直線性、ヒステリシス、繰り返し性含む） |
| 出力 | 2設定NPNオープンコレクタ出力 設定出力最大定格 DC30V 50mA |
| 保護等級 | IP67相當（専用ケーブル接続狀態） RS,RRタイプIP65相當 |
| 接続ネジ形狀 | Rc1/4[メネジ] R1/4[オネジ] |
| 測定媒體 | 水?油?ガス等SUS630および430を腐食させない媒體 |
| 受圧部材質 | SUS630 |
| 接続ネジ材質 | SUS430 |
| 質量 | 本體：約230g 専用ケーブル2m：約60g |
F フラッシュセンサ仕様
| 定格容量 | 1, 2, 5, 10, 20, 50MPa |
|---|---|
| 校正レンジ | 0～（1, 2, 5, 10, 20, 50）MPa |
| 精度 | ±0.5%F.S.±1digit （非直線性、ヒステリシス、繰り返し性含む） |
| 出力 | 2設定NPNオープンコレクタ出力 設定出力最大定格 DC30V 50mA |
| 保護等級 | IP65相當（専用ケーブル接続狀態） |
| 接続ネジ形狀 | G3/8 |
| 測定媒體 | 水?油?ガス等SUS630を腐食させない媒體 |
| 受圧部材質 | 15-5PH（析出硬化系ステンレス鋼） |
| 接続ネジ材質 | 15-5PH（析出硬化系ステンレス鋼） |
| 質量 | 本體：約200g 専用ケーブル2m：約60g |
共通仕様
| 表示 | -1999～2000（※1）、7セグメント4桁LCD（文字高さ9mm） |
|---|---|
| 表示色 | 赤または緑（任意設定） |
| 使用溫度範囲 | 溫度0～50℃（測定媒體溫度-10～70℃） |
| 許容過負荷 | 150%R.C. |
| 溫度特性 | ±2.5%F.S.（25℃基準、使用溫度範囲內にて） |
| 耐振動性 | 98m/s2（10G）[IEC68-2-6準拠] |
| RoHS | 歐州RoHS指令適合品 |
| 本體側コネクタ | オムロン製 型番XS2M-D423 |
| 電源電圧 | DC18～30V |
| 消費電流 | 約30mA |
| 諸機能 | 本體首振り機構(±120°)/2nd表示機能/表示更新速度 ゼロシフト/ゼロサプレス/シュミレーション/ダンピング FIXゼロ/移動平均回?cái)?shù)/ピークホールド/キープロテクト 最大値?最小値メモリ |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 |
| オプション（※2） | 壁掛け固定ブラケット[VSW2-BR] |
（※1）出荷時設定によります。校正レンジの範囲を超えて表示を行うことはできません。
（※2）弊社営業部までお問い合わせください。
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2 | 中?高圧小型インテリジェント圧力計 | ||
| 2.アナログ出力 | ○ | 0 | アナログ出力なし | ||
| 3.設定出力 | ○ | 2N | 2設定NPNオープンコレクタ出力 最大定格 DC30V 50mA | ||
| 4.電源 | ○ | 4 | DC18～30V(消費電流 約30mA) | ||
| 5.校正レンジ | - | - | - | 7.センサ種別VT | 7.センサ種別F |
| -.100～1.000MPa | (-.100～1.000MPa) | 定格容量002MPG指定 | 定格容量001MPG指定 （連成の選択は不可） | ||
| 1.00MPa | (0～1.00MPa) | ||||
| 1.000MPa | (0～1.000MPa) | ||||
| 2.00MPa | (0～2.00MPa) | 定格容量002MP指定 | |||
| 2.000MPa | (0～2.000MPa) | ||||
| 5.00MPa | (0～5.00MPa) | 定格容量005MPGまたは 010MPGから選択 | 定格容量005MPG指定 | ||
| 10.0MPa | (0～10.0MPa) | 定格容量010MPGまたは 020MPGから選択 | 定格容量010MPG指定 | ||
| 10.00MPa | (0～10.00MPa) | ||||
| 20.0MPa | (0～20.0MPa) | 定格容量020MPGまたは 035MPGから選択 | 定格容量020MPG指定 | ||
| 35.0MPa | (0～35.0MPa) | 定格容量035MPGまたは 050MPGから選択 | - | ||
| 50.0MPa | (0～50.0MPa) | 定格容量050MPGから選択 | 定格容量050MPG指定 | ||
| 6.ケーブル接続 | WN | 付屬ケーブルなし（お客様ご用意の場合） 前面コネクタタイプ 本體使用コネクタ：オムロン製パネル取付コネクタプラグ （型番）XS2M-D423 | |||
| WS | 防水コネクタ（前面 ストレートタイプ）+ケーブル2m | ||||
| WR | 防水コネクタ（前面 アングルタイプ）+ケーブル2m | ||||
| RN | 付屬ケーブルなし（お客様ご用意の場合）背面コネクタタイプ 本體使用コネクタ：オムロン製パネル取付コネクタプラグ （型番）XS2M-D423 | ||||
| RS | 防水コネクタ（背面 ストレートタイプ）+ケーブル2m | ||||
| RR | 防水コネクタ（背面 アングルタイプ）+ケーブル2m | ||||
| 7.センサ種別 | VT | 薄膜センサ | |||
| F | フラッシュダイアフラムセンサ | ||||
| 8.定格容量 | 001MPG | 1MPa（Fセンサのみ） | |||
| 002MPG | 2MPa | ||||
| 005MPG | 5MPa | ||||
| 010MPG | 10MPa | ||||
| 020MPG | 20MPa | ||||
| 035MPG | 35MPa（VTセンサのみ） | ||||
| 050MPG | 50MPa | ||||
| 9.接続ネジ | C2 | Rc1/4（VTセンサのみ） | |||
| R2 | R1/4（VTセンサのみ） | ||||
| G3 | G3/8（Fセンサのみ） | ||||

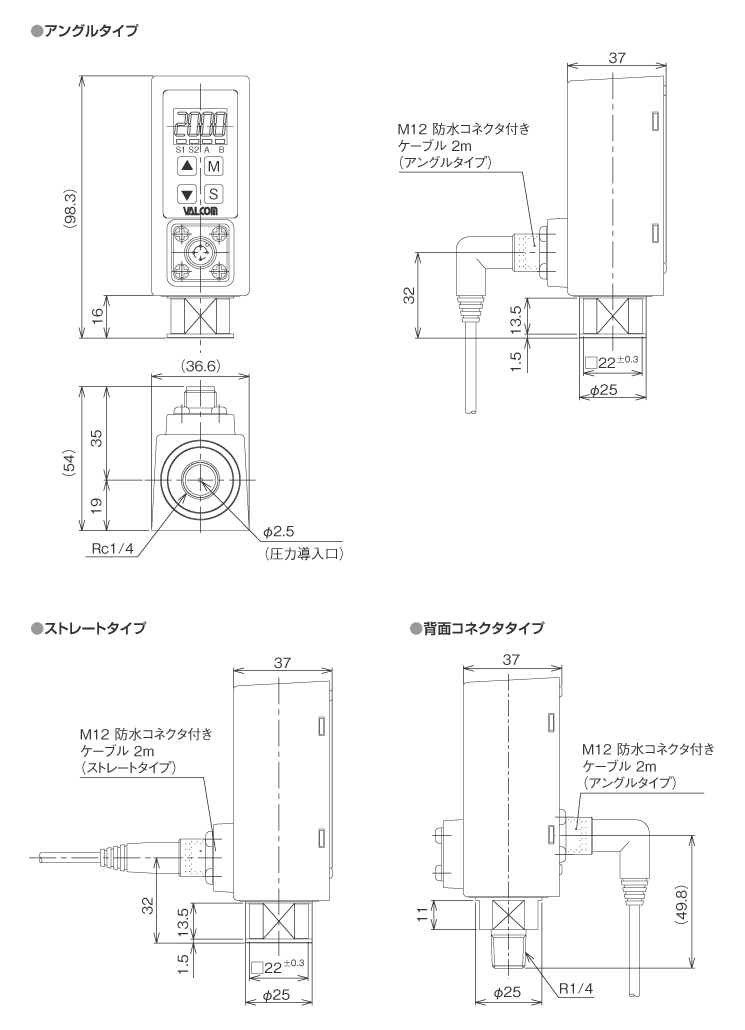

VT薄膜センサ外形寸法（単位：mm）

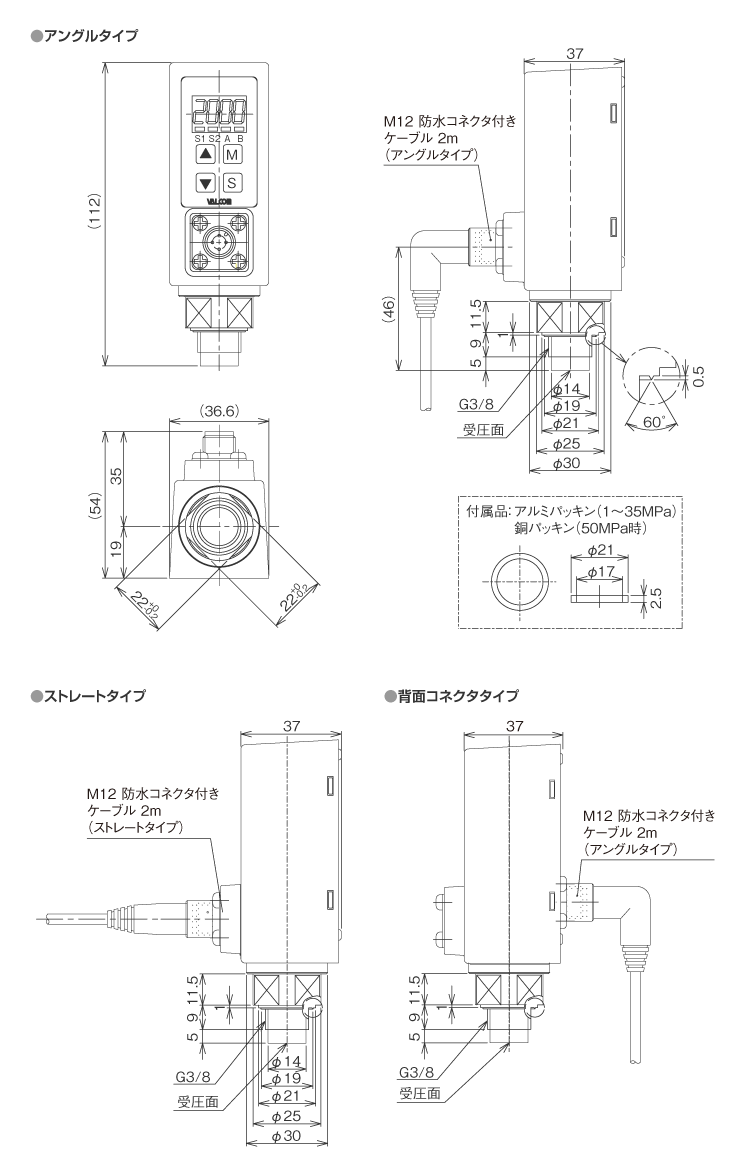

Fフラッシュセンサ外形寸法（単位：mm）

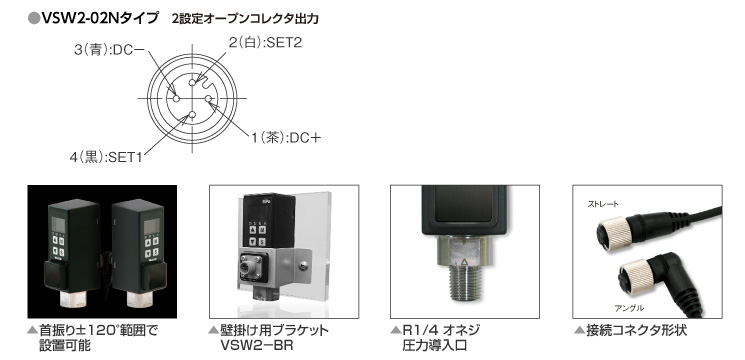

配線図
