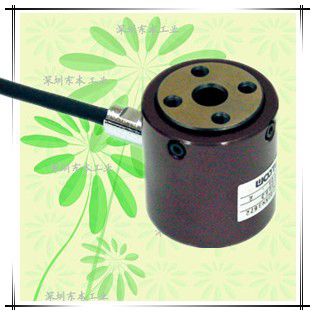

VLC-G811
扁平型壓力傳感器
便于安裝在軸氣缸中的小型扁平型。
量程：10kN～50kN
詳細信息
仕様
| 定格出力 | 0.990～1.010mV/V |
|---|---|
| 非直線性 | ±0.5%R.C. |
| ヒステリシス | ±0.5%R.C. |
| 繰り返し性 | ±0.3%R.C. |
| 零バランス | -0.050～0.050mV/V |
| 零點の溫度影響 | ±0.1%R.C./10℃ |
| 出力の溫度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 溫度補償範囲 | -5～70℃(結露、氷結不可) |
| 許容溫度範囲 | -10～75℃(結露、氷結不可) |
| 入力抵抗 | 343.0～357.0Ω |
| 出力抵抗 | 343.0～357.0Ω |
| 推奨印加電圧 | 8V以下 |
| 最大印加電圧 | 12V |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) |
| 保護構造 | IP50 相當(注1) |
| ケーブル | φ6mm 4芯シールドロボットケーブル(KDF-SB)5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-10KNG811 | 10kN | 約0.04mm | 約700g | |
| VLC-20KNG811 | 20kN | |||
| VLC-50KNG811 | 50kN |
※ケーブル込みの質量です。

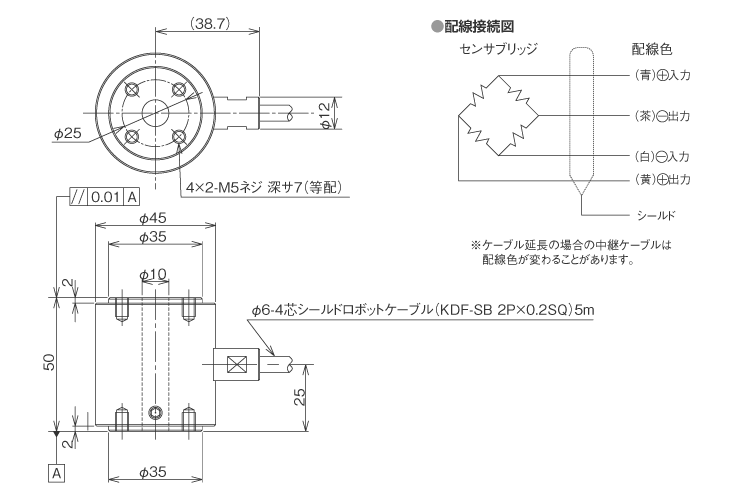

外形寸法（単位：mm）
