VPC峰值保持功能
帶峰值保持的圓形數字壓力計
量程：50kPa～100MPa
50kPa abs～1700kPa abs
1：ピークホールドはマイコンを使用しない高速アナログホールドタイプ
2：高精度?長壽命
3：豊富なラインアップから各種の圧力測定が可能
| 測定媒體 | エアー?ガス?水?油等の各種媒體 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧?負圧?連成圧および絶対圧の測定が可能 |

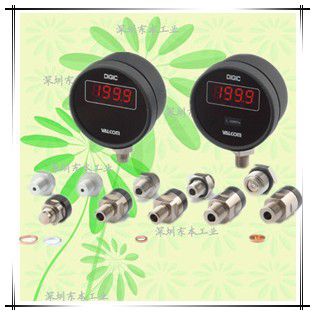

| 測定範囲 | 低圧?絶対圧?中高圧100MPaまで測定できる圧力センサの各シリーズをご用意 （圧力センサ部は左寫真をご參照ください） |
詳細信息
仕様
| 表示 | 1999 3 ?桁 高輝度赤色LED（文字高約15mm） |
|---|---|
| 表示変換速度 | 3回/秒（標準）、1～15回/秒まで指定可能 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 使用溫度範囲 | 0～55℃（氷結不可） |
| 使用濕度範囲 | 0～90%RH（結露不可） |
| 外形寸法 | φ104×56（D:突起部含まず） |
| 質量 | 約650g（仕様により異なります） |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 |
（※1）圧力センサの選択一覧表で選択された圧力センサの精度を加算してください。

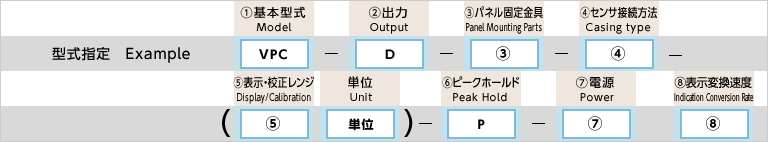

型式の選択
圧力センサの選択
圧力センサの仕様?型式は圧力センサの選択一覧表をご參照いただき、型式をご指定ください。
例：VPC - D - S - A - 1.000MPa - P - 1 / VPRQ - 1MP
電源トランスの選択
AC電源ご使用時のみVPC専用電源ページをご參照いただきご指定ください。
例：TUC - AC100V - 3 - 1N
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | ピークホールド付丸型デジタル圧力計 | ||
| 2.出力 | - | - | 出力種類 | 応答周波數 | 許容負荷 |
| ○ | D | 表示のみ(出力なし) | - | - | |
| 3.パネル固定金具 | S | パネル固定金具なし：A=センサ下付き直結タイプはS固定 | |||
| P | パネル固定金具あり：B=センサ裏付き直結タイプのみ選択可 | ||||
| 4.センサ接続方法 | A | 下付き直結（圧力センサのみ） | |||
| B | 裏付き直結（圧力センサのみ） | ||||
| 5.表示?校正レンジ | 校正レンジは定格容量の50%以上でご指定ください ※圧力センサの選択一覧表をご參照いただきご指定ください | ||||
| 6.ピークホールド | ○ | P | 応答性約1kHz | ||
| 7.電源［消費電流］ | 1 | AC100V [5VA] | AC電源をご指定時は専用トランスユニット「TUC」が付屬されます。 | ||
| 11 | AC110V [5VA] | ||||
| 2 | AC200V [5VA] | ||||
| 22 | AC220V [5VA] | ||||
| 3 | DC±12V［200mA］ | ||||
| 8.表示変換速度 （オプション） | 表示変換速度 標準 3回/秒 オプション（ 回/秒） ※回?cái)?shù)指定は1～15回/秒の中でご指定ください | ||||
外形寸法（単位：mm）
| 圧力センサの選択一覧表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 圧力センサ | 生産終了 VPMR | 生産終了 VPMG | VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 接続ネジ | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 定格容量 | 5～350kPa | 50kPa （またはabs） | 100～700kPa （またはabs） | 100～1700kPa （またはabs） | ||||
| 図面 |  |  |  | |||||
| 圧力センサ | VNF | VPRF | VPRT | VPRTF | ||||
| 接続ネジ | G3/4 | G3/8 | R3/8 | G3/8 | ||||
| 定格容量 | 100～1700kPa（またはabs） | 1～50MPa | 1～50MPa | |||||
| 図面 |  |  |  | |||||
| 圧力センサ | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |||
| 接続ネジ | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |||
| 定格容量 | 100MPa | 1～50MPa | 100MPa | |||||
| 図面 |  | ●1～35MPa  ●50MPa  | ●100MPa  | |||||

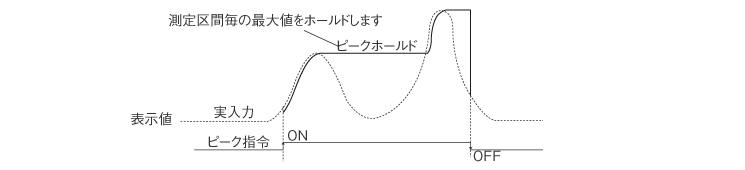

ピークホールド
アナログ出力なし(D表示のみ)で、かつ電源が1、11、2、22、3の場合のみピークホールドが選択できます。

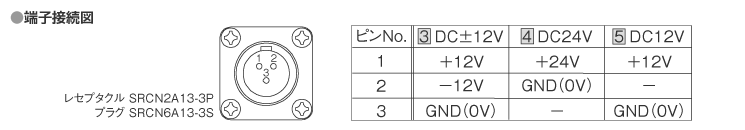

電源仕様
※AC電源仕様時は専用トランスユニットTUC型をご使用ください（VPC専用電源ページ參照）
ピーク指令用コネクタ仕様
