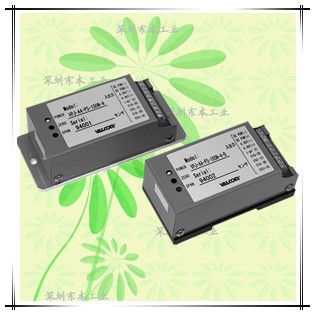

VPJ
壓力傳感器的壓力檢測儀VPJ系列
4種類のアナログ出力から選択が可能［4～20mA?1～5V?0～5V?0～10V］
電源ラインと入出力ラインは絶縁しており、耐ノイズ性を強化
取付はベースプレートまたはDINレールアダプタの選択が可能
| 組み合わせ可能センサ | 圧力センサおよびロードセルの全機種と組み合わせが可能 |
|---|---|
| センサ仕様 | 圧力センサ、ロードセルのページをご參照ください |
| アンプとセンサの校正 | VPJアンプと圧力センサまたはロードセルとは一対校正されています アンプとセンサは同一シリアルNo.で管理されています |
詳細信息
仕様
| 精度 | 組み合わせる圧力センサまたはロードセルの個別ページをご覧ください |
|---|---|
| アナログ出力応答性 | 1msec以下 (センサ特性含まず) |
| 直線性 | ±0.1%F.S. (センサ特性含まず) |
| 溫度係數 | ±0.02%F.S./℃ (センサ特性含まず) |
| 使用溫度範囲 | 0～50℃ |
| 使用濕度範囲 | 35～85%RH (結露不可) |
| 外形寸法 | ベースプレート型:115(W)×35(H)×50(D) DINレール型:95(W)×40(H)×50(D) |
| 質量 | 約190g |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 |

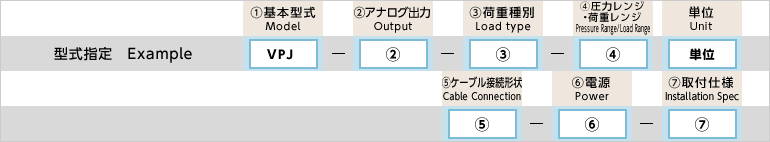

型式の選択
圧力センサまたはロードセルの選択
圧力センサの仕様?型式はこちら、ロードセルの仕様?型式はこちらをご參照いただき、型式をご指定ください。
[例] VPJ-A2-50MPa-4/VPRT-50MP(ケーブル3m)
| 型式選択 | チェック | 型式 | 仕様 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPJ | アンプモジュール | ||||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | 消費電流 | |
| A2 | 1～5V | 1kHz | この値はセンサブリッジ抵抗350Ωでのステップ応答 0～100%立ち上がり時間(T)の測定値から応答周波數=1/2T(Hz)として算出した値です。 使用するセンサにより応答周波數が決定されますので応答性を重要視される場合はご相談ください。 | 5kΩ以上 | 60mA以下、 約120mA (DC12V時)(※1) | ||
| A3 | 4～20mA | DC24V:500Ω以下 DC12V:500Ω以下 | 70mA以下、 約140mA (DC12V時)(※1) | ||||
| A4 | 0～5V | 5kΩ以上 | 60mA以下、 約120mA (DC12V時)(※1) | ||||
| A5 | 0～10V | ||||||
| 3.荷重種別 ※ロードセルと 組み合わせ時のみ指定 | 無記入 | 圧力センサと組み合わせる場合、型式のご指定は必要ありません | |||||
| PS | 圧縮 | ||||||
| PL | 引張 | ||||||
| PSL | 引張圧縮 ※引張圧縮でご使用の場合には表示レンジに±記號をご記入ください | ||||||
| 4.圧力レンジ? 荷重レンジ | 圧力レンジまたは荷重レンジを記入 圧力センサまたはロードセルの個別ページをご參照ください ※引張圧縮または連成圧力でご使用の場合には表示に±記號をつけてお書きください | ||||||
| 5.ケーブル接続形狀 | N | 組み合わせる圧力センサ側のコネクタ形狀をご記入ください | 圧力センサ選択時:標準コネクタ | ||||
| W | 圧力センサ選択時:防水コネクタ | ||||||
| S | 圧力センサ選択時:ケーブル直出し | ||||||
| 無記入 | ロードセル選択時 | ||||||
| 6.電源[消費電力] | 4 | DC24V±10% | |||||
| 5 | DC12V±10% | ||||||
| 7.取付仕様 | 無記入 | ベースプレート | |||||
| D | DINレールアダプタ | ||||||
※1 立ち上がり時には定常時の約3倍の消費電流が流れます。電源容量は余裕を持った設計をお願いします。

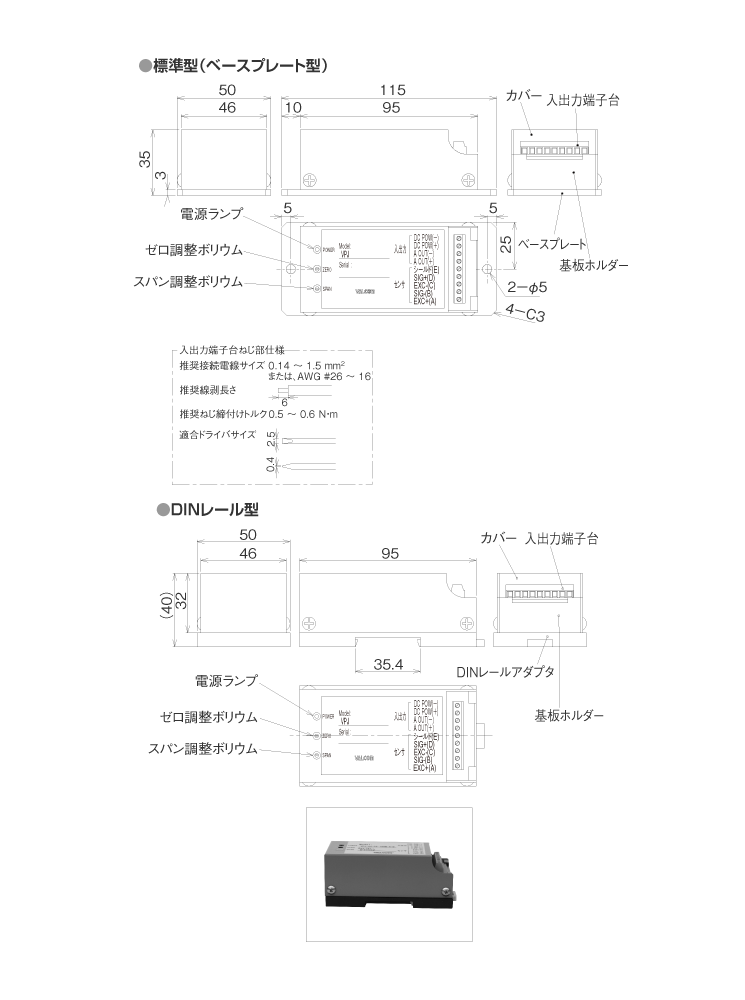

外形寸法（単位：mm）
入出力端子臺の割り付け
| 端子臺名稱 | 名稱 | 用途 | |
|---|---|---|---|
| 入出力コネクタ | DC POW(-) | 電源入力端子(-) | 供給電源 |
| DC POW(+) | 電源入力端子(+) | ||
| A OUT(-) | アナログ出力端子(-) | アナログ出力 | |
| A OUT(+) | アナログ出力端子(+) | ||
| センサコネクタ | シールド(E) | シールド | ロードセル 圧力センサ |
| SIG+(D) | センサ出力(+) | ||
| EXC-(C) | センサ電源(-) | ||
| SIG-(B) | センサ出力(-) | ||
| EXC+(A) | センサ電源(+) |
